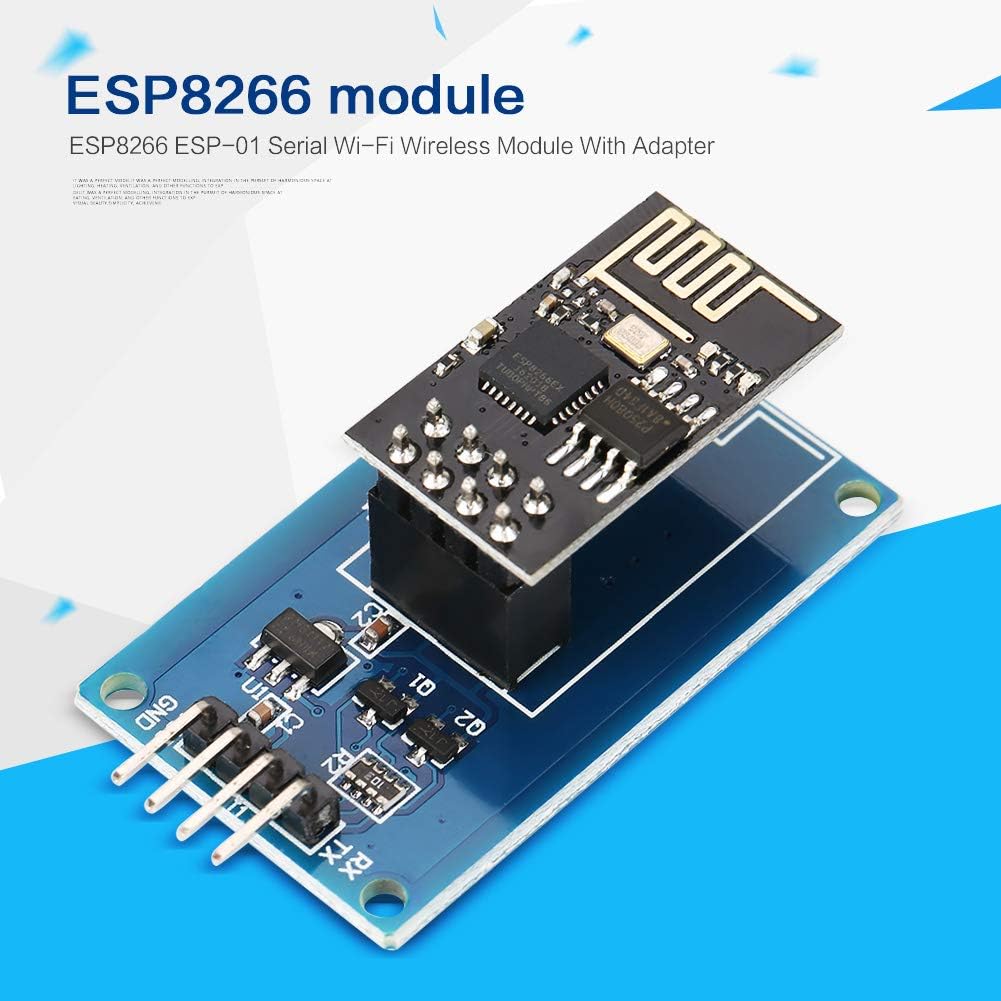

Walfront ESP8266 ESP-01 Seriële Draadloze WiFi Transceiver Module (met ESP-01 adapter)

1. Overzicht & doel

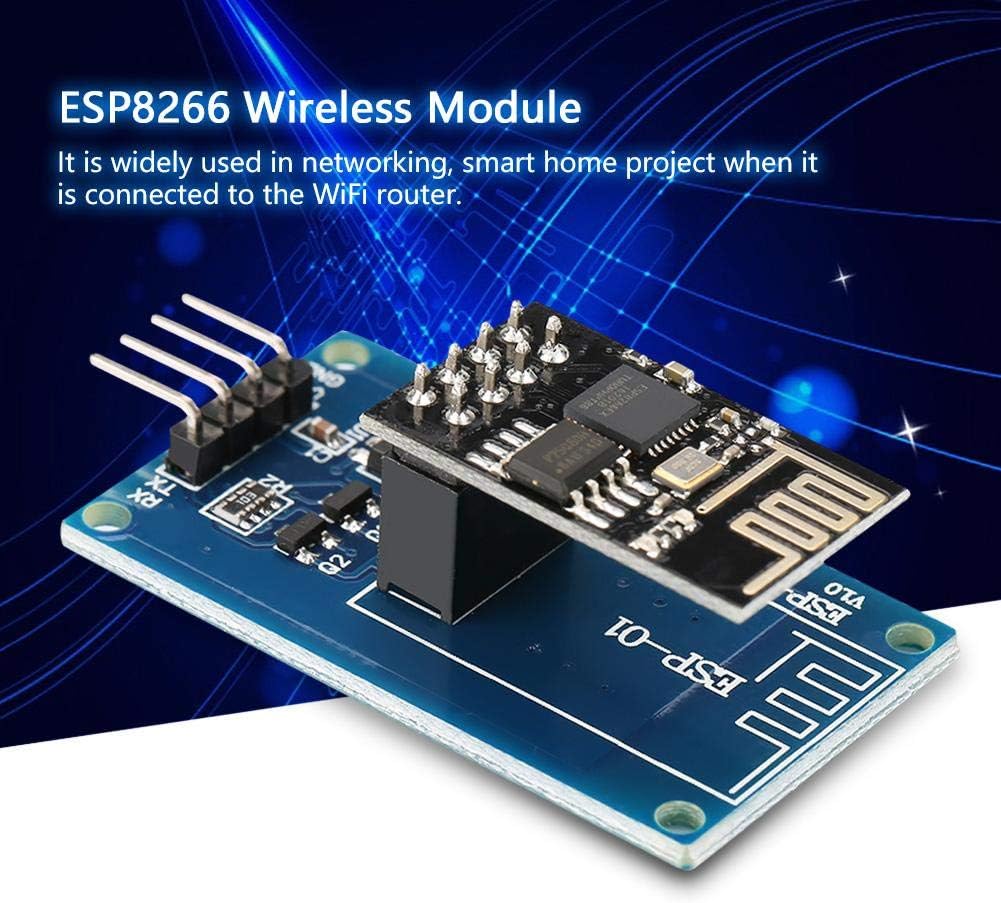

Deze Walfront ESP8266 ESP-01 seriële draadloze WiFi transceiver module is bedoeld voor gebruik in netwerken en smart home-projecten. De module ondersteunt AP, STA en AP+STA en communiceert doorgaans via seriële verbinding (UART) met een microcontroller. Er wordt een ESP-01 adaptermodule meegeleverd die direct kan aansluiten op een 5V MCU ontwikkelingsplaat.

2. Inhoud van de verpakking

• ESP-01 seriële WiFi transceiver module
• ESP-01 adaptermodule (voor aansluiting op de 5V MCU ontwikkelingsplaat)

3. Veiligheid & voorbereiding

• Controleer dat je ontwikkelboard en bedrading geschikt zijn voor 5V voeding via de meegeleverde adapter.
• De ESP-01 werkt met logica op 3,3V niveau in de meeste configuraties. Gebruik daarom bij twijfel altijd de meegeleverde adapter en volg je board-instructies.
• Haal de stroom eraf voordat je pinnen aanpast of de module verplaatst.

4. Setup (aansluiten)

1. Monteer de ESP-01 op de meegeleverde ESP-01 adaptermodule.
2. Plaats de adapter op je 5V MCU ontwikkelingsplaat (volg de oriëntatie/voetprint van je board).
3. Sluit voeding aan via het ontwikkelboard. De module ondersteunt 5V/3,3V gebruik (via passende voeding/adapterconfiguratie).
4. Verbind seriële lijnen (UART) tussen je microcontroller en de ESP8266:
• TX (MCU) → RX (ESP-01)
• RX (MCU) → TX (ESP-01)
5. Start je controller en open (indien van toepassing) de seriële monitor om boot/logberichten te zien.

5. Werking: drie modi

De module ondersteunt drie netwerkinstellingen:

• STA (Station): de ESP-01 maakt verbinding met jouw bestaande WiFi-router.
• AP (Access Point): de ESP-01 zendt zelf een WiFi-netwerk uit, waarmee je direct kunt verbinden.
• AP + STA: tegelijkertijd zowel eigen netwerk als verbinding met een bestaand netwerk.

5.1 STA-modus (meest gebruikt)

1. Configureer je project om WiFi te verbinden met je router (SSID + wachtwoord).
2. Wacht tot de verbinding tot stand is gebracht (controleer seriële output/ statusberichten).
3. Gebruik vervolgens je gewenste protocol (bijv. HTTP/MQTT via je firmware) met de router/het LAN.

5.2 AP-modus (handig voor koppelen)

1. Configureer een SSID (en wachtwoord indien gewenst) voor het AP-netwerk van de ESP.
2. Verbind je telefoon/laptop met het WiFi-netwerk van de ESP.
3. Gebruik een configuratie- of bedieningstool via je firmware (bijv. webpagina of custom seriële command’s afhankelijk van je toepassing).

5.3 AP + STA (voor geavanceerde setups)

1. Activeer zowel STA-verbinding als AP-functionaliteit in je firmware.
2. Controleer in logberichten dat beide modi actief zijn.
3. Let op: dit kan meer netwerkverkeer/processing opleveren dan alleen STA of AP.

6. Operationele tips (praktisch)

• Router-bereik: plaats de module zo gunstig mogelijk voor beter signaal. De module is ontworpen voor stabielere draadloze prestaties.
• Voeding & stabiliteit: onvoldoende voeding kan WiFi-verbindingen laten wegvallen. Controleer je voeding/adapter als je herhaaldelijk reconnects ziet.
• Seriële baudrate: gebruik de baudrate die bij je firmware hoort. Foutieve baudrate geeft “geen of onsamenhangende” seriële output.

7. Onderhoud

• Houd de contacten vrij van vuil/oxidatie; vermijd direct vette aanraking.
• Controleer na langdurig gebruik of de adapter en module goed in de aansluiting blijven zitten (geen los contact).
• Bewaar de module droog en bij voorkeur in een antistatische verpakking.

8. Troubleshooting

Probleem: ESP-01 wordt niet (goed) gedetecteerd

• Controleer de seriële bedrading (TX/RX omgekeerd is een veelvoorkomende oorzaak).
• Controleer baudrate in je seriële monitor en in je firmware.
• Herstel voedingscondities: probeer een stabiele 5V voeding via je ontwikkelboard/adapter.

Probleem: Geen WiFi-connectie in STA-modus

• Controleer SSID en wachtwoord (hoofdletters/spaties kunnen uitmaken).
• Check routerband/instellingen (WiFi compatibiliteit is gebaseerd op IEEE 802.11 b/g/n).
• Verplaats dichter bij de router en probeer opnieuw.

Probleem: Verbinding valt na korte tijd weg

• Gebruik stabielere voeding of verminder belasting op je ontwikkelboard.
• Controleer of de antenne-/signaalomgeving niet verslechtert (plaatsing, afscherming).
• Bekijk seriële logs voor herstart/timeout meldingen.

Probleem: Onstabiele werking bij AP + STA

• AP + STA vraagt meer resources. Gebruik consistente instellingen en test eerst met alleen STA of alleen AP.
• Controleer logberichten op associatie/auth fouten.

Probleem: Seriële output is “rommel”

• Stem baudrate af (juiste baudrate in monitor/firmware).
• Controleer TX/RX bedrading (niet gekruist of verkeerd om).
• Verifieer dat je adaptercorrect niveauconversie/compatibiliteit biedt voor jouw board.

9. Praktische FAQ

Welke netwerken ondersteunt deze module?

De hardware-interface ondersteunt 802.11 b/g/n (IEEE 802.11).

Kan ik deze module gebruiken met mijn 5V ontwikkelboard?

Ja. Er wordt een ESP-01 adapter geleverd die direct kan worden aangesloten op een 5V MCU ontwikkelingsplaat.

Welke modi kan ik gebruiken?

De module ondersteunt AP, STA en AP + STA coëxistentiemodus.

Is hij geschikt voor smart home projecten?

Ja. Deze ESP-01 seriële transceiver wordt vaak gebruikt in netwerken en smart home projecten, bijvoorbeeld bij koppeling via WiFi-router.

Welke apparaten zijn compatibel om mee te koppelen?

Volgens de productinfo is hij compatibel met onder andere laptop, smart-tv, smartphone en tablet (via WiFi verbinding in jouw configuratie).

Hoe lang blijven software-updates geldig?

De “gegarandeerde software-updates” status is onbekend volgens de productinformatie.

10. Specificatie highlights (handig om te onthouden)

• WiFi: 802.11 b/g/n (IEEE 802.11)
• Modi: AP, STA, AP + STA
• Data Link Protocol: IEEE 802.11
• Afmetingen: 42 × 42 × 42 mm (zoals opgegeven)

Tip: Voor de beste start: test eerst met STA-modus in een eenvoudige firmware (connectie naar je router) voordat je complexe netwerktaken toevoegt.

Frequently Asked Questions

1. What is the Wal Front ESP8266 ESP-01 module used for?
   This module is primarily used for adding Wi-Fi connectivity to various projects, such as smart home devices, networking applications, and remote control systems, often in conjunction with microcontrollers like Arduino.
2. Is this module compatible with Arduino?
   Yes, it is compatible with Arduino boards, including the Arduino Mega. Users have successfully integrated it for tasks like controlling miniature trains remotely.
3. Do I need to install any special software or firmware?
   According to some reviews, the module comes with a functional and non-buggy software version pre-installed, which is a significant advantage for users.
4. What should I do if the module doesn't work upon arrival?
   While rare, some users have reported receiving non-functional units. In such cases, it's recommended to contact Walfront's customer service, as they have been noted for being responsive and providing satisfactory solutions.
5. Are there any common wiring issues to be aware of?
   Yes, a common issue for new users is incorrectly wiring the TX (transmit) and RX (receive) pins. If you encounter problems, ensure that you have correctly inverted the TX and RX connections between the ESP-01 and your microcontroller.
6. What are the physical dimensions of the module?
   The module has dimensions of 42L x 42B x 42H millimeters.
